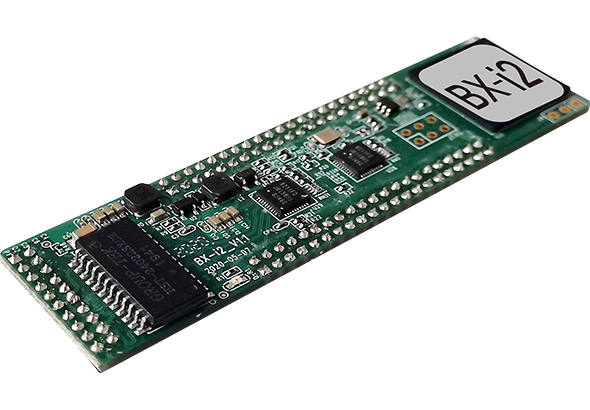

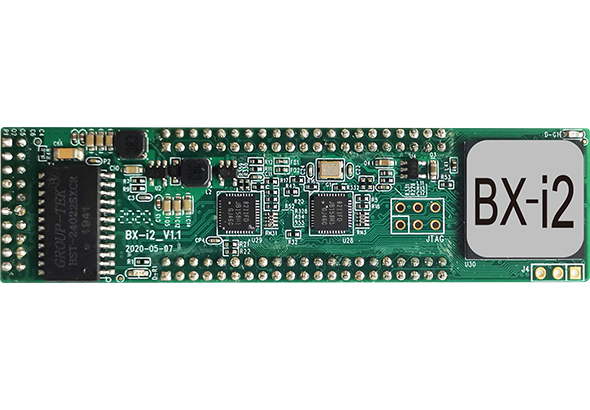

BX-i2小间距接收卡

BX-i2接收卡是小尺寸大带载的高端接收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。接纳双42P 排针连接显示屏的HUB 板,防尘防震,具有高稳定性和高可靠性。支持千兆网播放模式,支持异步播放器Y系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。

接纳双42P 排针连接显示屏的HUB 板,防尘防震,具有高稳定性和高可靠性。

尺寸小,适用于种种透明屏。

单卡支持24 组RGB 信号并行输出。

单卡最大支持128*1024像素点(与驱动芯片和扫描方法相关)。

订单热线:

0512-36912677/88/99

接纳双42P 排针连接显示屏的HUB 板,防尘防震,具有高稳定性和高可靠性。

尺寸小,适用于种种透明屏。

单卡支持24 组RGB 信号并行输出。

单卡最大支持128*1024像素点(与驱动芯片和扫描方法相关)

支持低亮高灰。

支持标定标序。

支持箱体温度、湿度、电源电压等参数监测及电扇控制。

支持双卡备份、双电源备份。

支持1~1/64 扫之间的任意扫描类型,支持595 等串行译码扫描。

支持任意抽点,可轻松实现异型屏、球形屏等创意显示屏。

支持乐虎国际lehu全系列发送设备。

技术指标
产品状态 2020年6月批量下线
控制点数 最大带载128×1024像素(与驱动芯片和扫描方法相关)
灰度品级 ≤65536级



通信传输
发送设备 支持所有BX发送卡、Y/YQ播放器和OVP发送设备
通信距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组,支持种种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



重要功效
千兆网模式 支持电脑千兆网直接控制模式,100万像素内流畅播放,无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量
数据组交换 支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、种种不规则异形屏和创意显示屏
千兆口交换 双千兆网口不分输入输出,任意交换使用



系统升级和维护
配置文件回读 支持回读接收卡存储的配置信息,支持回读接收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级,
为客户有效节约本钱,降低项目危害



电气参数
事情电压 4V~5.5V; 请严格包管BX-i2系列的电源质量
最大功率 ≤5W
事情温度  -40℃~80℃
事情湿度 10%RH~90%RH



其它信息
单卡尺寸 86mm*22.9mm
单卡重量 约100g
文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

66995
BX-i2 规格书

版本号:20200630

8938
