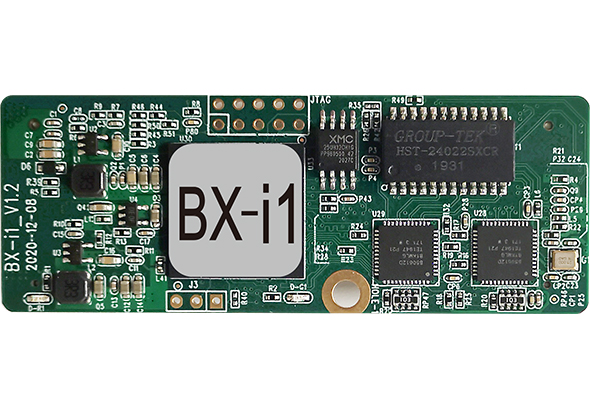

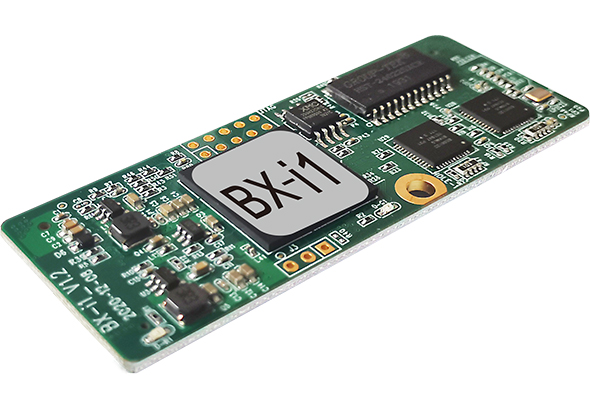

BX-i1接收卡是小尺寸大带载的高端接收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。接纳高密度接插件接口,防尘防震,具有高稳定性和高可靠性。支持千兆网播放模式,支持异步播放器Y系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
接纳高密度接插件接口,防尘防震,具有高稳定性和高可靠性。
尺寸小,适用于种种透明屏。
单卡支持8组RGB 信号并行输出。
单卡最大支持128*360像素点(与驱动芯片和扫描方法相关)
BX-i1接收卡是小尺寸大带载的高端接收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。接纳高密度接插件接口,防尘防震,具有高稳定性和高可靠性。支持千兆网播放模式,支持异步播放器Y系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
接纳高密度接插件接口,防尘防震,具有高稳定性和高可靠性。
尺寸小,适用于种种透明屏。
单卡支持8组RGB 信号并行输出。
单卡最大支持128*360像素点(与驱动芯片和扫描方法相关)
订单热线:
0512-36912677/88/99接纳高密度接插件接口,防尘防震,具有高稳定性和高可靠性。
尺寸小,适用于种种透明屏。
单卡支持8 组RGB 信号并行输出。
单卡最大支持128*360像素点(与驱动芯片和扫描方法相关)
支持低亮高灰。
支持标定标序。
支持箱体温度、湿度、电源电压等参数监测及电扇控制。
支持双卡备份、双电源备份。
支持1~1/64 扫之间的任意扫描类型,支持595 等串行译码扫描。
支持任意抽点,可轻松实现异型屏、球形屏等创意显示屏。
支持乐虎国际lehu全系列发送设备。
技术指标 | |
---|---|
产品状态 | 2020年6月批量下线 |
控制点数 | 最大带载128×360像素(与驱动芯片和扫描方法相关) |
灰度品级 | ≤65536级 |
通信传输 | |
---|---|
发送设备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送设备 |
通信距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长) |
传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
模组兼容性 | |
---|---|
适配模组 | 种种规格三基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
行译码IC | 支持行译码和无译码模组,支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/64扫描之间的任意扫描类型 |
模组空点 | 支持任意空点,适配种种规格模组 |
RGB信号 | 支持RGB信号线序灵活界说 |
重要功效 | |
---|---|
千兆网模式 | 支持电脑千兆网直接控制模式,100万像素内流畅播放,无需发送卡 |
数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
数据对开 | 支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量 |
数据组交换 | 支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布 |
异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、种种不规则异形屏和创意显示屏 |
千兆口交换 | 双千兆网口不分输入输出,任意交换使用 |
系统升级和维护 | |
---|---|
配置文件回读 | 支持回读接收卡存储的配置信息,支持回读接收卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, |
电气参数 | |
---|---|
事情电压 | 4V~5.5V; 请严格包管BX-i1系列的电源质量 |
最大功率 | ≤5W |
事情温度 | -40℃~80℃ |
事情湿度 | 10%RH~90%RH |
其它信息 | |
---|---|
单卡尺寸 | 75mm*28mm |
单卡重量 | 约100g |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2021多媒体演播器 最新版
版本号:V23.4.10.00 |
66995 | |||
BX-i1 规格书
版本号:20201225 |
8804 |
