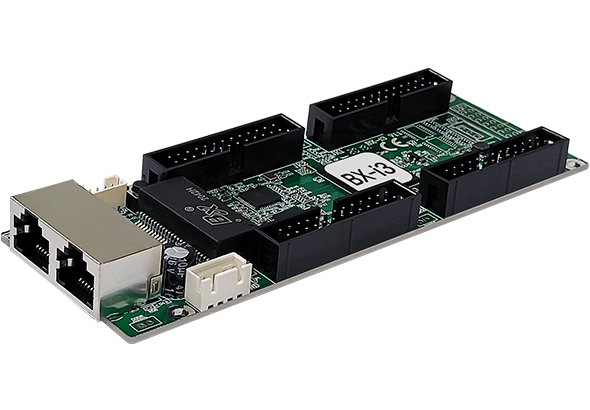

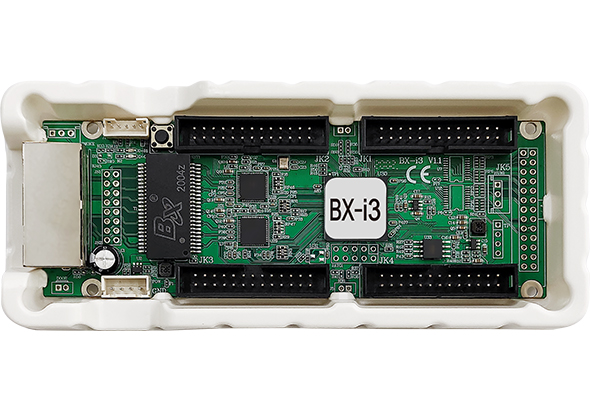

BX-i3小间距吸收卡

BX-i3吸收卡是小尺寸全功效高端吸收卡，，，，，，，适用于种种规格的全彩LED显示屏，，，，，，，支持主流LED屏驱动芯片。。。。。板载4组26PIN接口（可扩展到5组），，，，，，，24路RGB数据，，，，，，，刷新率可高达5000Hz。。。。。支持千兆网播放模式，，，，，，，支持异步播放器YQ系列产品，，，，，，，配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。。。。。

支持64扫以内的恣意扫描类型，，，，，，，支持595等串行译码扫描；；；；；

24路RGB显示，，，，，，，集成4个标准 26PIN接口；；；；；

支持设置文件回读；；；；；

支持网线通讯状态检测；；；；；

订单热线：

0512-36912677/88/99

结构简朴，，，，，，，装置便捷；；；；； 千兆网吸收卡模式、匹配发送卡/发送盒模式、匹配YQ播放器模式；；；；； 全彩高刷新手艺，，，，，，，更富厚的显示效果，，，，，，，支持高刷新高灰度显示效果，，，，，，，产品追求更多手艺立异和细节提升；；；；； 用户至上，，，，，，，体验为王，，，，，，，傻瓜操作即达最佳效果，，，，，，，无需培训；；；；； 支持通用芯片、PWM芯片等主流LED显示屏驱动芯片；；；；； 支持64扫以内的恣意扫描类型，，，，，，，支持595等串行译码扫描；；；；； 24路RGB显示，，，，，，，集成4个标准 26PIN接口；；；；； 支持设置文件回读；；；；； 支持网线通讯状态检测；；；；； 适用于种种规格的全彩LED显示屏，，，，，，，产品在知足未来的多样化需求方面更具显着优势。。。。。

手艺指标
产品状态	2020年3月批量下线
控制点数	单卡带载256×512像素，，，，，，，高度≤1024；；；；； 4组26PIN接口，，，，，，，24组RGB数据
灰度品级	≤65536级
灰度赔偿	每级灰度自力赔偿

通讯传输
发送装备	支持所有BX发送卡、Y/YQ播放器和OVP发送装备
通讯距离	超五类网线≤140M，，，，，，，六类网线≤170M 光纤线：单模收发器≤20KM，，，，，，，多模收发器≤550M。。。。。（使用中继器无限延伸）
传输装备	支持千兆交流机、千兆光纤收发器和千兆光纤交流机

模组兼容性
适配模组	种种规格三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC	支持行译码和无译码模组，，，，，，，支持种种行译码芯片
扫描类型	支持智能描点，，，，，，，支持静态至1/64扫描之间的恣意扫描类型
模组空点	支持恣意空点，，，，，，，适配种种规格模组
RGB信号	支持RGB信号线序无邪界说

主要功效
千兆网模式	支持电脑千兆网直接控制模式，，，，，，，100万像素内流通播放，，，，，，，无需发送卡
数据走向	支持从左到右、从右到左、从上到下、从下到上走线
数据对开	支持数据对开，，，，，，，显著提高刷新率，，，，，，，也可合理镌汰吸收卡使用数目
数据组交流	支持数据组恣意交流，，，，，，，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
异形屏控制	支持数据偏移实现异形屏幕控制支持球形屏、立方体屏、州不规则异形屏和创意显示屏
千兆口交流	双千兆网口不分输入输出，，，，，，，恣意交流使用

系统升级和维护
设置文件回读	支持回读吸收卡存储的设置信息，，，，，，，支持回读吸收卡的固件程序版本
固件在线升级	支持底层软件和FPGA固件在线升级，，，，，，，极大利便了系统开发、维护和功效升级，，，，，，，为客户有用节约本钱，，，，，，，降低项目危害

电气参数
事情电压	3V～6V；；；；；请严酷包管BX-i3系列的电源质量
最大功率	≤5W
事情温度	-40℃～80℃
事情湿度	10%RH～90%RH

其它信息
单卡尺寸	136.5mm*47.9mm
单卡重量	约100g
