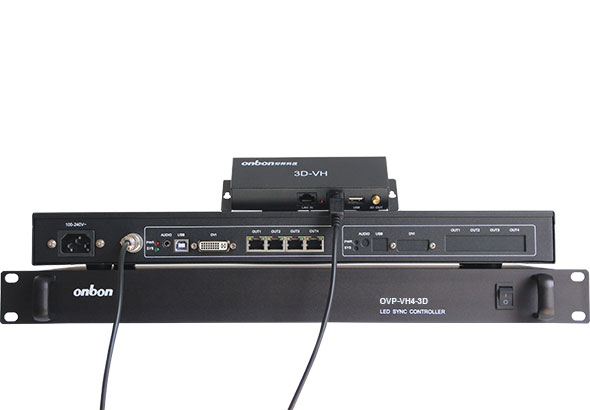

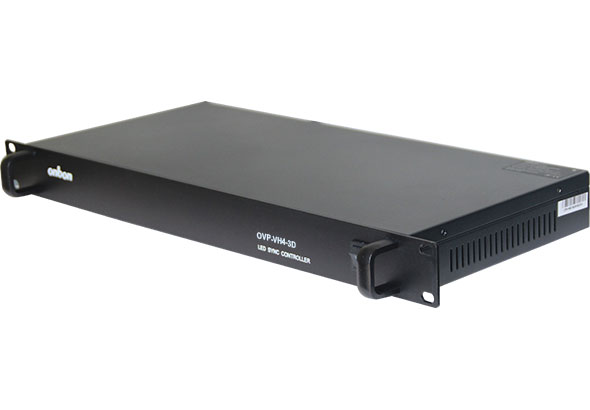

OVP-VH4-3D是在OVP-VH4发送控制器的基础上进行升级,全面具备OVP-VH4系列的功效和特点。产品接纳了主动快门式3D技术,为普通LED显示屏的3D显示提供了完美的解决计划。
4千兆网口输出,最大带载131万像素@120Hz
3D/2D无缝切换,兼容任意显示屏

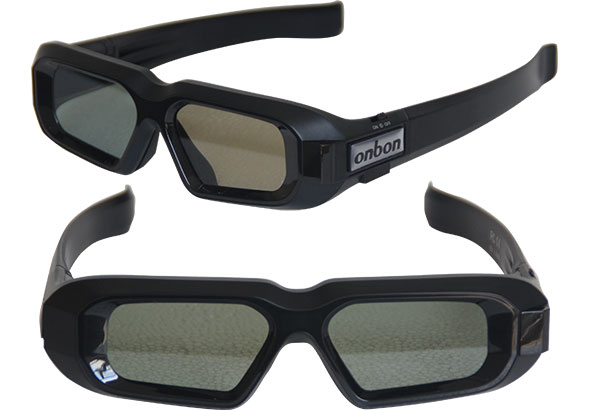

主动快门式3D技术
5G同步技术
OVP-VH4-3D是在OVP-VH4发送控制器的基础上进行升级,全面具备OVP-VH4系列的功效和特点。产品接纳了主动快门式3D技术,为普通LED显示屏的3D显示提供了完美的解决计划。
4千兆网口输出,最大带载131万像素@120Hz
3D/2D无缝切换,兼容任意显示屏
主动快门式3D技术
5G同步技术
订单热线:
0512-36912677/88/99
结构美观,装置便捷;
等同于2张发送卡级联,还省去DVI分线器,性价比极高;
4网口最大带载262万像素输出,单个网口最大带载65万像素点;
配备VSM扩展槽,添加一张BX-VSM发送卡,可扩展到6千兆口;
带载面积灵活,最大宽度3840点,最大高度3840点,应用规模极广;
网口之间支持显示内容热备份,发送器之间可相互支持热备份;
接口富厚:1路DVI接口、1路音频信号输入接口、USB接口;
用户至上,体验为王,傻瓜操作,无需培训;
支持底层固件在线升级,极大便当了系统开发、维护和功效升级。
技术指标 | |
---|---|
产品状态 | 2018年9月批量下线 |
控制点数 | 最大带载≤262万像素@60Hz; 最大宽度3840点,最大高度3840点(最小控制点数32x32) |
灰度品级 | ≤65536级 |
通信传输 | |
---|---|
接收设备 | 支持BX-V全系列接收卡和BX-VMF多功效卡 |
通信距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长) |
传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
视频源输入 | |
---|---|
视频输入接口 | DVI VESA标准 |
输入区分率 | 支持任意输入区分率 |
视频源帧率 | 标准60Hz,可自动适应帧率 |
音频输入接口 | |
---|---|
AUDIO_IN | 3.5mm模拟音频输入接口 |
千兆网口输出 | |
---|---|
网口数量 | 4个千兆网口 |
网口带载指标 | 最大带载262万像素输出,单个网口最大带载65万像素点 |
网口拼接 | 4个千兆网口输出,支持上下、左右任意拼接 |
数据传输花样 | 凭据千兆网络的帧花样,并附加CRC校验 |
控制接口 | |
---|---|
COM | USB控制接口 |
重要功效 | |
---|---|
参数配置功效 | 通过USB接口线,实现发送控制器参数配置 |
实时参数调解 | 支持 |
亮度色温调解 | 支持 |
智能侦测系统 | 支持DVI视频接口信息检测 |
板载实时时钟 | 支持 |
多屏设置功效 | 支持同时控制差别规格的多个显示屏 |
后台播放功效 | 支持(扩展模式) |
音频传输功效 | 支持 |
网络误码监测 | 监测发送控制器与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断 |
系统升级和维护 | |
---|---|
配置文件回读 | 支持回读发送控制器存储的配置信息,支持回读发送控制器的固件程序版本 |
固件在线升级 |
支持底层固件在线升级,极大便当了系统开发、维护和功效升级, 为客户有效节约本钱,降低项目危害 |
整机规范 | |
---|---|
输入电压 | 100-240V~50/60Hz |
额定功率 | ≤35W |
操控方法 | LedshowTV演播器软件 |
装箱配件 |
3Pin主机电源线1.5M*1, USB-A-B线1.5M*1, DVI双磁环编织线(18+1) 1.5M*1 |
机箱 | 金刚黑 铝面板 1U标准工业机箱 |
尺寸 | 482.6mm×230mm×44mm |
重量 | ≤3.5KG |
情况适应性 |
|
---|---|
事情温度 |
-30℃~70℃ |
情况湿度 |
15%~85% |
电磁兼容性 |
|
---|---|
无线电骚扰和抗扰度 |
对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 切合《GB /T13837-2012声音和电视广播接收机及有关设备无线电骚扰特性限值和丈量要领》的划定要求。 骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
静电放电抗扰度 |
对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验品级4级,接触放电8KV。 切合《GB/T 17626.2-2006 电磁兼容 试验和丈量技术 静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
浪涌攻击抗扰度 |
对OVP设备的电源端口进行浪涌攻击检测。 试验品级4级,测试电压4KV。 切合《GB/T 17626.5-2008 电磁兼容 试验和丈量技术 浪涌(攻击)抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2021多媒体演播器 最新版
版本号:V23.4.10.00 |
66996 | |||
底层固件升级包 BX-L1A
版本号:V20230926 |
1824 | |||
LedshowTV 2019软件 用户手册
版本号:20190722 |
20726 | |||
OVP-VH-3D 规格书
版本号:20191029 |
5066 | |||
OVP-VH-3D 用户手册
版本号:20191029 |
3981 |
