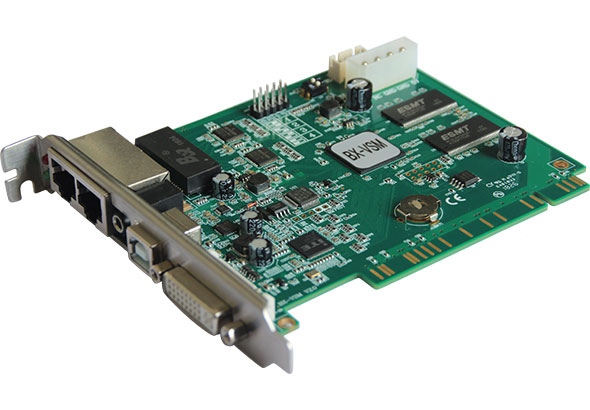

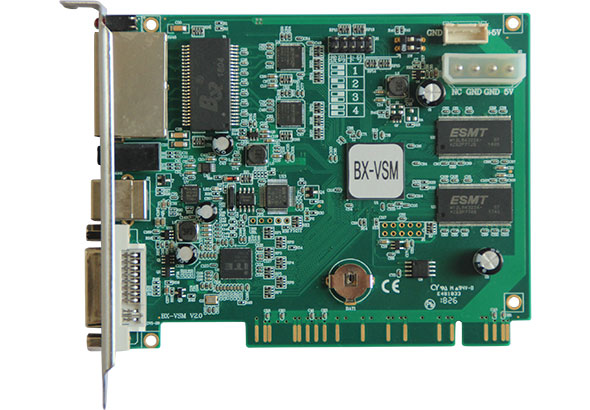

BX-VSM发送卡是最新推出的新一代BX发送卡,接纳第二代通讯协议,芯片组全面升级,功效越发完善,性能显著提升。接纳PCI接口,通用性强。多卡级联越发稳定。
单卡带载总像素数≤1280*1024 @60Hz,2048*1024 @30Hz;
最大宽度3840点,最大高度3840点。
2021年12月停产。
BX-VSM发送卡是最新推出的新一代BX发送卡,接纳第二代通讯协议,芯片组全面升级,功效越发完善,性能显著提升。接纳PCI接口,通用性强。多卡级联越发稳定。
单卡带载总像素数≤1280*1024 @60Hz,2048*1024 @30Hz;
最大宽度3840点,最大高度3840点。
2021年12月停产。
订单热线:
0512-36912677/88/99
支持BX-V全系列接收卡和BX-VMF多功效卡
单卡带载:总像素数≤1280*1024 @60Hz,2048*1024 @30Hz; 宽度≤3840点,高度≤3840点。
支持DVI视频信号输入
支持输入、输出区分率任意设置
支持音频输入,通过千兆网线同步传输
双千兆网口输出,支持上下、左右任意拼接
支持多张发送卡级联拼接,严格同步
接纳PCI接口,通用性强
先进生产工艺,严格品控体系,零故障出厂,返修率≤0.1%;
支持3V-6V宽事情电压,-40°C~80°C情况温度下稳定事情。
技术指标 | |
---|---|
产品状态 | 2018年9月批量下线 |
控制点数 | 单卡带载总像素数≤1280*1024 @60Hz,2048*1024 @30Hz; 最大宽度3840点,最大高度3840点 |
灰度品级 | ≤65536级 |
通信传输 | |
---|---|
接收设备 | 支持BX-V全系列接收卡和BX-VMF多功效卡 |
通信距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长) |
传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
视频源输入 | |
---|---|
视频输入接口 | DVI VESA标准 |
输入区分率 | 支持任意输入区分率 |
视频源帧率 | 标准60Hz,可自动适应帧率 |
千兆网口输出 | |
---|---|
网口数量 | 2个千兆网口 |
网口带载指标 | 每个网口最大带载1280×512@60Hz,2个网口最大带载1280×1024@60Hz 单卡带载:最大宽度3840点,最大高度3840点 |
网口拼接 | 2个千兆网口输出,支持上下、左右任意拼接 |
数据传输花样 | 凭据千兆网络的帧花样,并附加CRC校验 |
重要功效 | |
---|---|
参数配置功效 | 通过USB接口线,实现发送卡参数配置 |
实时参数调解 | 支持 |
亮度色温调解 | 支持 |
智能侦测系统 | 支持DVI视频接口信息检测 |
板载实时时钟 | 支持 |
多屏设置功效 | 支持同时控制差别规格的多个显示屏 |
后台播放功效 | 支持(扩展模式) |
音频传输功效 | 支持 |
网络误码监测 | 监测发送卡与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断 |
系统升级和维护 | |
---|---|
配置文件回读 | 支持回读发送卡存储的配置信息,支持回读发送卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, 为客户有效节约本钱,降低项目危害 |
电气参数 | |
---|---|
事情电压 | 5V(3.3V~6V) |
最大功率 | ≤6W |
事情温度 | -40℃~80℃ |
事情湿度 | 10%RH~90%RH |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2021多媒体演播器 最新版
版本号:V23.4.10.00 |
66996 | |||
底层固件升级包 BX-L1A
版本号:V20230926 |
1824 | |||
FPGA升级包 BX-VS /VSM /VHE
版本号:V20201203 |
单网口最大输出宽度3840点,最大输出高度3840点
|
14909 | ||
LedshowTV 2019软件 用户手册
版本号:20190722 |
20726 | |||
BX-VSM 规格书
版本号:20190226 |
11075 | |||
BX-VSM 用户手册
版本号:20180702 |
13325 |
