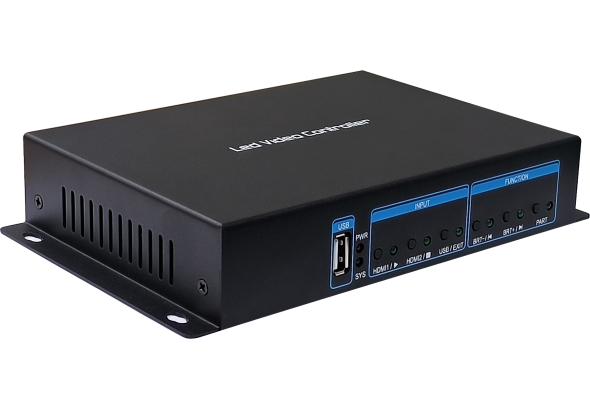

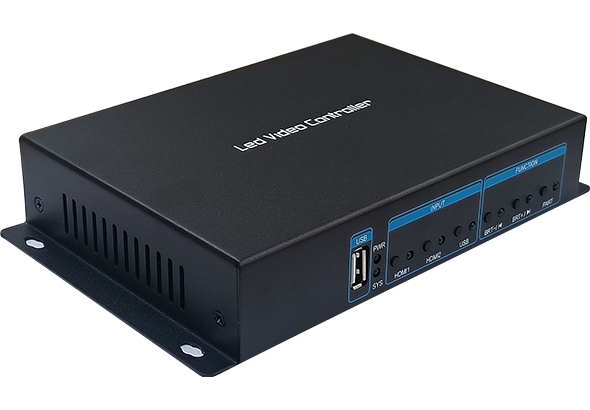

主板集成2千兆网口发送卡,便捷支持LED显示屏的远程维护。支持U盘播放功效。
最大带载131万像素,宽度≤3840,高度≤2500;
输入接口:HDMI1.4*2,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混淆播放三种模式。
主板集成2千兆网口发送卡,便捷支持LED显示屏的远程维护。支持U盘播放功效。
最大带载131万像素,宽度≤3840,高度≤2500;
输入接口:HDMI1.4*2,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混淆播放三种模式。
订单热线:
0512-36912677/88/99
OVP产品接纳设备集成发送卡设计,不但提高可靠性,更为远程维护LED显示屏带来极大便当;
支持输入视频源准时切换;
支持设备输出信号的开启和关闭;
支持自界说区分率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源区分率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调理;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速挪用;
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级。
OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混淆播放三种模式;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可凭据客户需求,灵活选配SDI接口?榛蛭尴咄聊?;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过宁静测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过宁静测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害身分的指令》的10项划定检测。

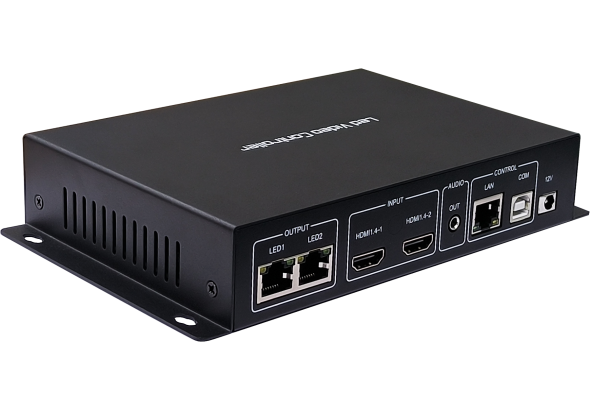

视频输入源 | ||
---|---|---|
HDMI×2 | VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4 | |
USB×1 |
USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放 |
视频输出端口 | ||
---|---|---|
NET×2 |
2千兆网口输出,通过网线连接LED显示屏,直连接收卡; 最大带载131万像素,宽度≤3840,高度≤2500; |
音频输入/输出端口 | |
---|---|
HDMI音频 | HDMI视频输入端口内嵌 |
AUDIO_OUT | 3.5mm模拟音频输出接口 |
控制接口 | ||
---|---|---|
COM |
USB控制接口 |
|
LAN | 网络控制接口 |
重要功效 | |
---|---|
通讯功效 | 支持串口通讯,支持局域网通讯和IP地点配置 完成MVP视频设备的相关参数设置和功效配置,完成对LED显示屏的参数设置 |
计划任务 | 支持输入视频源准时切换 |
智能配置 | 支持凭据LED显示屏区分率自动完成设备参数适配 |
画面截取功效 |
支持对输入视频源画面进行截取、局部显示 |
点对点功效 | 支持点对点信号输出模式的开启和关闭 |
亮度调解 | 支持100级亮度调解 |
U盘播放 | 前置U盘,支持视频播放、图片播放、视频和图片混淆播放三种模式 |
EDID设置 | 支持HDMI信号自界说输入区分率 |
输出控制 | 支持设备输出信号的开启和关闭 |
色温调理 |
预设自然、偏暖、偏冷三种显示效果,用户亦可自界说色温 |
用户模式 | 支持预存≤8个用户模式,支持便捷的场景切换 |
热备份功效 |
支持输入和输出画面热备份功效 |
工厂复位 |
支持设备恢复出厂设置 |
工程锁 | 支持对设备设置工程锁 |
系统升级和维护 | |
---|---|
固件升级功效 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, 为客户有效节约本钱,降低项目危害 |
整机规范 | |
---|---|
输入电压 | 12V 标配DY30W-12V电源适配器 |
额定功率 | ≤30W |
操控方法 | 面板按键、BxSetPro调试软件 |
装箱配件 |
DY30W-12V电源适配器, USB-A-B线1.5M*1, HDMI2.0软线1.5M*1 |
尺寸 | 壳体尺寸: 193.5mmx122mmx36mm,装置尺寸: 182mmx90mm |
重量 | ≤1.2KG |
情况适应性 |
|
---|---|
事情温度 |
-30℃~70℃ |
情况湿度 |
15%~85% |
电磁兼容性 |
|
---|---|
无线电骚扰和抗扰度 |
对MVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
静电放电抗扰度 |
对MVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验品级4级,接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
浪涌攻击抗扰度 |
对MVP设备的电源端口和网口进行浪涌攻击检测。 试验品级4级,测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
底层固件升级包 MVP-K2
版本号:20240229 |
68 | |||
MVP K系列 规格书
版本号:20240228 |
106 | |||
MVP-K 高清图片
版本号:20240226 |
86 | |||
OVP视频控制器产品线 2024新品
版本号:20240314 |
2024新品OVP视频控制器彩页
|
139 |
