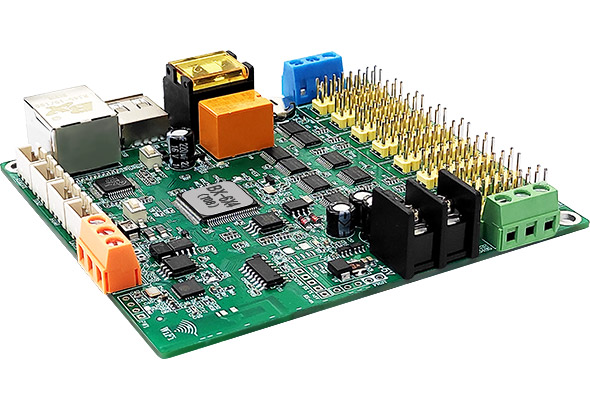

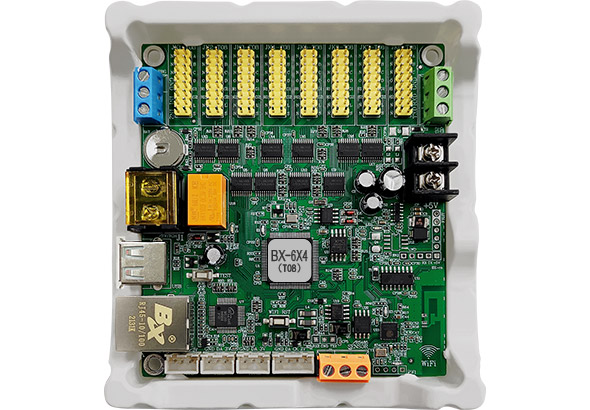

BX-6X4-T08

支持Modbus协议 ,无缝对接PLC工业设备 ,将种种规格LED显示屏快速接入Modbus总线的工业设备和系统。免二次开发。

隔离网络无效数据 ,适应忙碌庞大网络 ,通讯更稳定;

支持三基色 ¦ 智能描点 ¦ 情况监测;

板载种种传感器接口 ,板载继电器开关、2位节目选择接口;

板载100M网口+RS232+RS485+USB接口;

涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

-40℃~80℃情况温度 ,3.5V-5.5V宽电压 ,7*24小时不绝电 ,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX-6X产品专业适配Modbus工业设备和系统
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



Modbus控制器作为BX产品线的一个细小分支 ,主要包括6款型号:BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。

其中BX-Y1M主要用于全彩LED显示屏、更大像素点数、更多参量数据的应用场合。



1. 专业性强

⑴  支持Modbus协议 ,便捷适配Modbus工业设备/DCS工业系统/情况数采仪等。与古板应用系统比照 ,节省1台工业盘算机, 免去庞大的二次开发;

⑵  板载网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息, 适用种种工业现场;

⑶  Modbus控制器支持主机或从机两种系统接入模式 ,支持Modbus协议的0x03、0x04、0x06和0x10功效码。

     主机模式体现控制器为主机 ,主动去获取设备数据;

     从机模式体现控制器为从机 ,被动接收Modbus设备传输的数据;

⑷  参量数据限制

     Modbus控制器RS485串口支持≤20个设备 ,Modbus控制器网口支持设备数量不限;

     BX-6X系列产品支持参量数据≤256个 ,BX-Y1M支持参量数据不限;

⑸  串口波特率

      BX-6X系列产品支持串口波特率:9600、57600 ,BX-Y1M支持更多串口波特率;

⑹  数据类型和数据运算

     数据类型支持ABCD / DCBA / BADC / CDAB四种解码顺序的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。

     数据运算支持 +、-、×、÷、%、1/n、a2等常用运算公式。

⑺  初始化设置

     凭据需要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式 ,凭据Modbus设备输入相应的ID、IP、端口、功效码、寄存器起始地点、超时时间、时间间隔、数据类型、数据崎岖位顺序等。

⑻  数据的显示样式

     利用Ledshow软件完成参量数据在LED屏幕上显示样式的排版设计。这个版块的人性化设计和用户操作体验 ,我们将会进一步开发和提升。



2. 接口富厚 ,工艺精良

⑴ 板载全通讯接口:100M网口+RS485/RS232+USB+WiFi接口;

⑵ 板载种种通例传感器接口和RS485情况传感器接口、继电器开关、节目选择接口;

⑶ 全系列涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

⑷  全系列接纳塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏;



3. 多重工业级品控包管 ,性能稳定

⑴ -40℃~80℃情况温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不绝电 ,≤0.3%故障率;

⑷ IP群组设置 ,MAC冲突检测;

⑸ 涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

⑹ 隔离网络无效数据 ,适应忙碌庞大网络 ,通讯更稳定。

技术参数
产品状态 新版2020年9月投放市场 ,批量现货供应
控制点数

单色128K/双色96K/三基色64K点;宽度≤2048

显示模式 单色 2048*64 1344*96 1024*128 672*192 512*256
存储容量 4MByte
节目数量 支持128个节目。特殊需求可定制扩展
区域数量 支持24个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)



显示效果
移动平滑性 文字左移不错列 ,降低移动速度画面不颤抖 ,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调理; 刷新率高 ,画面稳定;
最佳视效带载宽度 ≤1536点



模组兼容性
适配模组 种种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组 ,暂不支持其它行译码芯片 ,后期陆续添加支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点

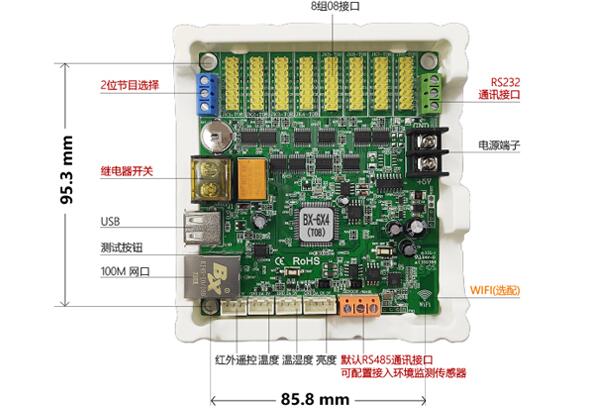

板载接口
显示接口 8 组 T08
通讯接口 板载100M网口+RS232+RS485+USB接口
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485情况传感器接口、红外?赝方涌

节目选择接口 标配2位节目选择接口 ,支持外部信号控制4个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关 ,支持远程开关屏幕电源



重要功效
通讯功效

支持局域网和互联网通讯 ,支持RS232和RS485串行通讯; 支持U盘下载 ,U盘延长线≤7.5m稳定传输

板载网口和RS485串口均支持Modbus通讯协议。支持各通讯口同时发送信息 ,适用种种工业现场

网络自检 IP在线配置和群组设置 ,MAC冲突和IP冲突自动检测
节目群发功效 支持差别屏幕的节目自适应宣布
节目播放控制

支持节目顺序播放、节目准时播放

标配2位节目选择接口 ,支持外部信号控制4个节目切换播放

继电器开关 板载继电器开关 ,支持软件命令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解 ,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
?仄鞴π 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
天气预报功效 支持海内外洋天气预报 ,外洋凌驾21000个都会 ,海内支持到所有县区
信息动态刷新

支持24个动态区域 ,特殊需求可定制扩展

屏参速配功效 支持屏幕配置参数的生存与回读



系统升级和维护
固件升级功效 支持底层软件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害;



电气参数

事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

额定功率 ≤2W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护 精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ,直接上屏装置;
外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾。
文件名称 技术说明 下载次数 下载 网盘下载
底层软件升级程序 BX-6X系列

版本号:V20221011

工业现场MODBUS总线传感器。支持智能扫描 ,支持SM16188B芯片模组
13948
BX-6X系列 规格书

版本号:20220830

6756
BX-6X系列 用户手册

版本号:20210915

9907
