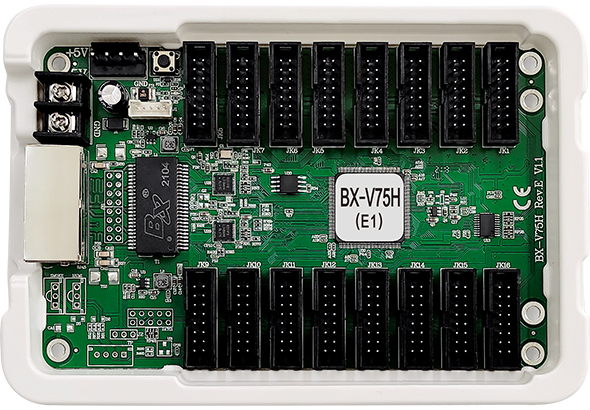

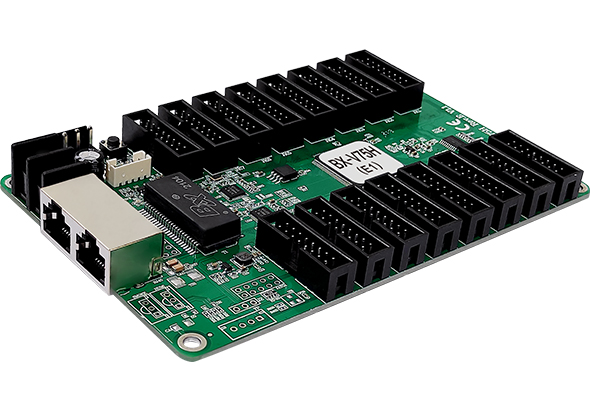

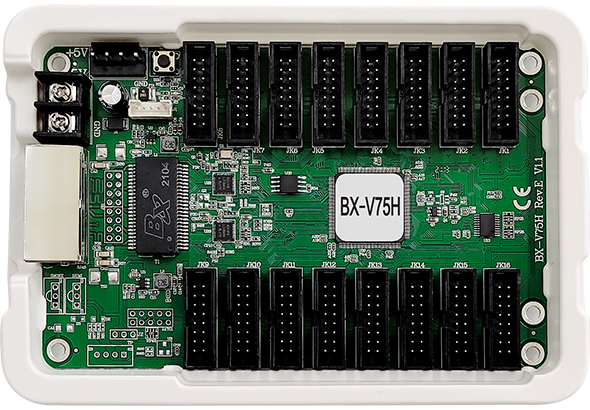

BX-V75H 16口接收卡

BX-V75H接收卡是乐虎国际lehu为更好地适应小间距LED显示屏的市场需求 ,资助客户节约本钱而推出的一款高性价比产品。在充分包管高品质显示效果和高稳定性的前提下 ,客户使用更便当 ,更实惠。

板载16组75接口 ,32组RGB信号输出;

集成HUB75 ,无需转接板 ,装置便捷 ,稳定性好。

订单热线:

0512-36912677/88/99



支持所有BX发送卡和OVP发送设备

支持通例芯片实现高刷新、高灰度、高亮度

画质更完美 ,消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题

支持通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片

支持静态至1/64扫描之间的任意扫描类型

支持任意空点 ,适配种种规格模组

支持数据偏移实现异形屏幕控制 ,支持球形屏、立方体屏、种种不规则异形屏和创意显示屏

支持数据对开 ,显著提高刷新率 ,也可合理减少接收卡使用数量

支持数据组任意交换 ,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布



先进生产工艺 ,严格品控体系 ,零故障出厂 ,返修率≤0.1%;

BX-V全系列设计支持3V-6V宽事情电压 ,-40°C~80°C情况温度下稳定事情。

接纳BX塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏。



BX-V系列接收卡的软硬件设计充分考虑用户装置、系统运行和维护时的场景 ,使装置更容易 ,运行更稳定、维护更高效。



2018年10月后批量下线的REV.C版接收卡全面接纳第二代通讯协议 ,大幅提升用户体验:

⑴ 接收卡快捷完成参数配置 ,一卡支持所有芯片 ,无需切换或升级程序;

⑵ 使用最新的驱动芯片时 ,快捷升级底层固件 ,200张内的接收卡升级只需2.5分钟即可完成。

技术指标
控制点数 单卡带载256×512像素 ,高度≤1024; 板载16组75接口 ,32组RGB信号输出
灰度品级 ≤65536级
灰度赔偿 每级灰度独立赔偿



通信传输
发送设备 支持所有BX发送卡、Y/YQ播放器和OVP发送设备
通信距离 超五类网线≤140M ,六类网线≤170M
光纤线:单模收发器≤20KM ,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组 ,支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点 ,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



重要功效
千兆网模式 支持电脑千兆网直接控制模式 ,100万像素内流畅播放 ,无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开 ,显著提高刷新率 ,也可合理减少接收卡使用数量
数据组交换 支持数据组任意交换 ,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、种种不规则异形屏和创意显示屏
千兆口交换 双千兆网口不分输入输出 ,任意交换使用



系统升级和维护
配置文件回读 支持回读接收卡存储的配置信息 ,支持回读接收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级 ,
为客户有效节约本钱 ,降低项目危害



电气参数
事情电压

5V(3V~6V宽事情电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

最大功率 ≤5W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对LED控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对接收卡的电源端子和网口进行静电放电抗扰度检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对LED控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护

精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ,直接上屏装置

外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾



其它信息
单卡尺寸 143.6mm×91.7mm×17mm
单卡重量 约140g
包装信息 包装信息  单卡接纳BX塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏。
包装箱尺寸:620mm×490mm×180mm ,每箱100张接收卡。
文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

66996
LedshowTV 2019软件 用户手册

版本号:20190722

20726
BX-V75H版 规格书

版本号:20200312

14344
