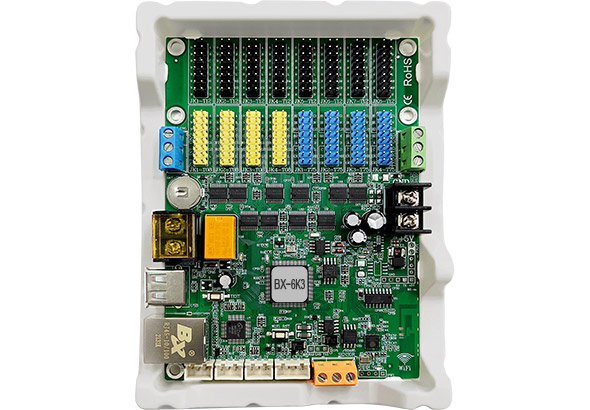

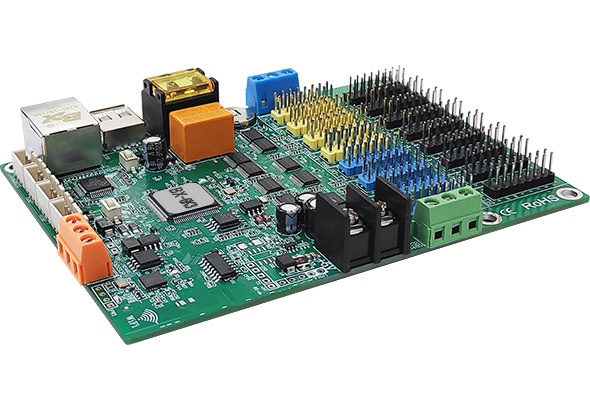

BX-6K3(网+RS232+RS485)/+wifi

内置多组中英文字库 ,支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。选配无线wifi ,便捷构建无线局域网络。

BX-6K3 隔离网络无效数据 ,适应忙碌庞大网络 ,通讯更稳定;

支持三基色 ¦ 智能描点 ¦ 情况监测 ¦ 十字屏/T型屏 ¦ 多组动态区域 ¦ 多语种字库;

板载100M网口+RS232+RS485+USB+WiFi接口 ,选配无线wifi;

板载种种传感器接口 ,板载继电器开关 ,板载节目选择接口;

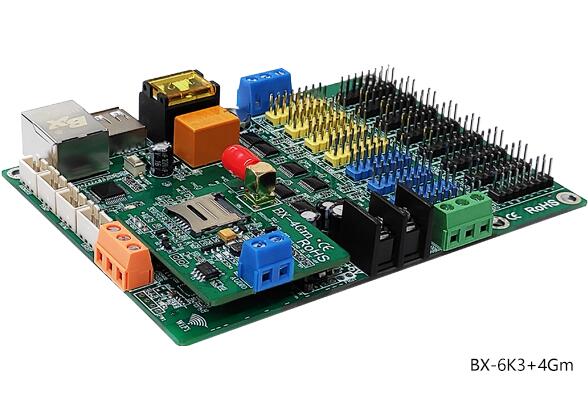

配套BX-4Gm? ,支持4G无线通讯+中文语音播报;

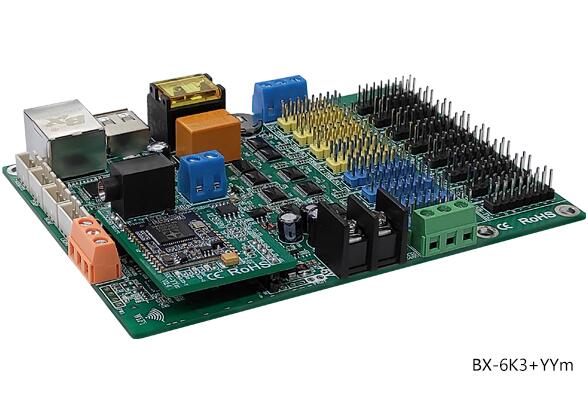

配套BX-YYm? ,支持中英文语音播报;

U盘超强识读 ,U盘延长线≤15m稳定传输;

兼容5K协议。相较5K系列 ,大幅提升刷新率和各项性能;

以下情况强烈推荐6K系列:显示信息实时更新、带载种种传感器、配套SM16188B模组、配套三基色模组等。

订单热线:

0512-36912677/88/99



2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1. 功效强大

⑴ 支持三基色。支持智能描点 ,便捷适配种种特殊模组和全彩模组;

⑵ 全系列支持中英文语音播报功效 ,满足项目语音需求;

⑶ 全系列支持wifi无线通讯 ,满足手机APP操控需求;

⑷ 全系列支持4G无线通讯 ,满足云平台信息宣布和终端设备治理需求;

⑸ 全系列支持情况监测功效;

⑹ 全系列支持十字屏、T型屏功效;

⑺ 6K系列内置多组中英文字库 ,支持全球近20个语种字库;

⑻ 6E系列支持超长、超高、超大带载:长度≤8192点 ,高度≤1024点 ,最大像素数4096K;

⑼ 6K系列和6E系列支持多组动态区域和实时信息更新;

⑽ 全系列画面移动速度任意调理 ,画面移动超等平滑。6E系列极限带载下画面移动速度凌驾240点/秒;

⑾ 6X系列支持MODBUS工业总线 ,大大增强了LED显示屏在工业设备配套和工业现场应用的能力;

⑿ 全系列产品支持在系统配置和修改IP ,支持IP群组设置 ,自动检测MAC冲突和IP冲突;

⒀ 全系列产品不分型号 ,实现U盘节目通配上传;

⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等任意排版规则 ,轻松实现横屏竖排。



2. 接口富厚 ,工艺精良

⑴ 板载亮度/温度/温湿度传感器接口、红外?赝方涌凇S485情况传感器接口;(BX-6MT/6A系列除外)

⑵ 板载继电器开关;(BX-6MT/6A系列除外)

⑶ 板载2/4位节目选择接口(6E系列4位 ,其它2位);(BX-6MT/6A系列除外)

⑷ 板载全通讯接口

    6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板载无线wifi ,支持选配;

⑸ 全系列涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

⑹ 全系列接纳塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏;



3. 性能稳定

⑴ -40℃~80℃情况温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不绝电 ,≤0.3%故障率;

⑷ IP群组设置 ,MAC冲突检测;

⑸ U盘超强识读 ,U盘延长线≤15m稳定传输;

⑹ 单核架构 ,双核性能。相较五代产品 ,大幅提升刷新率和各项性能;

⑺ 配套SM16188模组时强烈推荐六代系列产品 ,性能更佳。


4. 信息宁静

⑴ 支持节目播放监看;

⑵ 支持iLEDCloud/iLEDSys信息宣布云平台(国家等保三级认证) ,具备严格的节目审核管控体系;



5. 定制开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包 ,包括种种动态库、通讯协议、测试例程等;

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言 ,支持用户在种种平台进行二次开发。



6. 六代产品满足种种应用场景

    公交车、出租车、警用车等种种车载LED显示系统

    高铁站、地铁站、机场、汽趁魅站等种种交通诱导LED显示系统

    限速标记牌、可变情报板、龙门架等高速公路LED显示系统

    门路情报板、违章车辆警示牌、交通路口指示灯等LED显示系统

    医院、政府等办公大厅LED显示系统

    银行、邮政、移动等LED显示系统

    体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统

    社区媒体、停车场、加油站等公共效劳场合LED显示系统

    扬尘在线、气象信息等情况监测LED显示系统

    种种生产线治理、指挥调理中心LED显示系统

    自动售票机、智能电控柜、通道匝机等种种设备配套LED显示系统

    ......



六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!

六代产品延续了乐虎国际lehu“激情 立异 界说完美显示”的产品理念!

技术参数
产品状态 新版2020年11月投放市场 ,批量现货供应
控制点数

单色128K/双色96K/三基色64K点;宽度≤2048

显示模式 单色 2048*64 1344*96 1024*128
存储容量 4MByte
节目数量 支持32个节目。特殊需求可定制扩展
区域数量 支持15个静态区+10个动态区。特殊需求可定制扩展
区域类型 静态区、动态区
字库文件 出厂标配16*16中文字库和8*16英文字库;用户可制作下载48*64内的任意点阵各语种字库




显示效果
移动平滑性 文字左移不错列 ,降低移动速度画面不颤抖 ,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调理; 刷新率高 ,画面稳定;
最佳视效带载宽度 ≤1536点



模组兼容性
适配模组 种种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组 ,暂不支持其它行译码芯片 ,后期陆续添加支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点

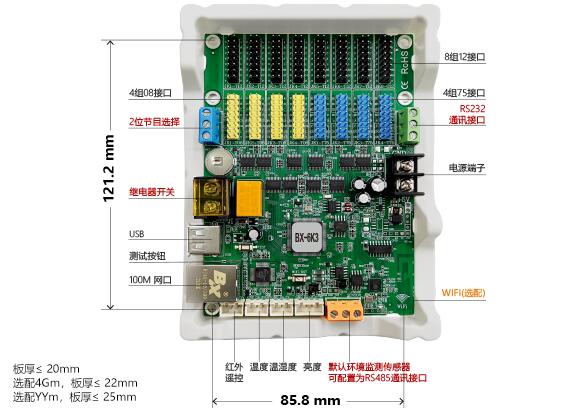

板载接口
显示接口 4 组 T75 接口+4 组 T08 接口+8 组 T12 接口
通讯接口 板载100M网口+RS232+RS485+USB接口;RS232通讯距离≤200m
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485情况传感器接口、红外?赝方涌

节目选择接口 标配2位节目选择接口 ,支持外部信号控制4个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关 ,支持远程开关屏幕电源



重要功效
通讯功效

支持局域网和互联网通讯 ,支持RS232和RS485串行通讯; 支持U盘下载 ,U盘延长线≤7.5m稳定传输

选配WIFIm? ,支持手机APP ,满足无线局域网络应用; 选配4Gm? ,支持4G无线通讯

网络自检 IP在线配置和群组设置 ,MAC冲突和IP冲突自动检测
网络增强 隔离网络无效数据 ,适应忙碌庞大网络(含较多摄像头) ,通讯更稳定
节目播放控制

支持节目顺序播放、节目准时播放

标配2位节目选择接口 ,支持外部信号控制4个节目切换播放

继电器开关 板载继电器开关 ,支持软件命令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解 ,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
?仄鞴π 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
Modbus情况传感器

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情况传感器

支持氧气、二氧化碳、二氧化硫等种种气体传感器 ,支持雷达测速、水位、雨量、土壤等种种传感器

信息动态刷新 支持5个动态区域。带载128*32点单色屏时 ,串口通讯的信息更新速度可达20ms以内
语音播报功效 6K3/6K4选配YYm? ,支持中英文语音播报?赏讲ケㄏ允灸谌 ,也可独立播报其它内容
屏参速配功效 支持屏幕配置参数的生存与回读
二次开发

提供通讯协议和测试例程 ,也提供C# 、JAVA、VB、C++整套的开发工具

内置字库

内置多组中英文字库 ,支持多语种字库

出厂标配16*16中文和8*16英文字库 ,用户可自行制作下载48*64内的任意点阵各语种字库



系统升级和维护
固件升级功效 支持底层软件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害;



电气参数

事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

额定功率 ≤2W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护 精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ,直接上屏装置;
外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾。
